合金化镀锌板结露锈（电化学腐蚀）

2025-11-19

1、生产工艺：

合金化镀锌板（简称GA板）主要生产过程，镀锌之后的带钢在出锌锅后，到镀层发生凝固之前，进入锌层合金化炉，在5秒之内把带钢由出锌锅的450℃左右加热到550℃ ，以便将纯锌层全部转化为锌-铁合金层，该合金层铁含量在8—15%。

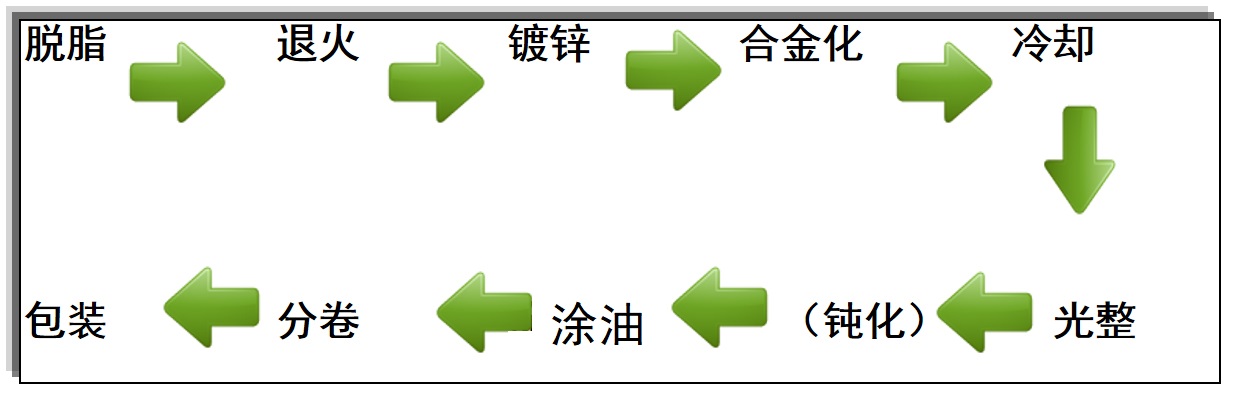

Rust Formation on Alloyed Galvanized Steel Sheets (Electrochemical Corrosion)

2、合金化性能及特点

经过合金化处理的热镀锌板，其表面失去了美丽的锌花和光泽，而呈现出银白色或者暗灰色的外观。处理后的镀层可以进行较复杂的弯曲成型加工，并具有良好的焊接性、涂覆性、耐热性、腐蚀性等。

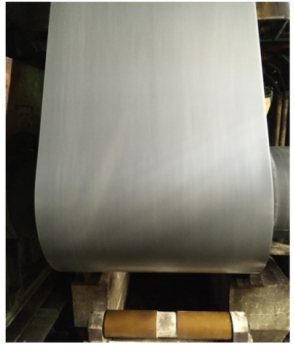

Rust Formation on Alloyed Galvanized Steel Sheets (Electrochemical Corrosion)

3、结露锈（电化学腐蚀）的机理

a 结露的形成原因
结露的形成：当温度较高的湿空气接触到温度较低的介质表面时被迅速冷却，当空气被冷却到露点温度以下时就会在介质表面形成水珠，产生冷凝水俗称结露。

结露的形成的两个基本条件：温差，如果湿空气所接触到的介质表面不存在温差，空气的饱和度就不会改变，也就不会出现结露；湿空气，如果空气比较干燥也就是相对湿度很低，就算存在温差，被冷却后没有达到露点也就不会出现结露。

钢板其导热系数大保温性能差，冬天时室内外温差较大，当湿度较大时就容易产生结露，结露后的冷凝水停留在钢板表面上加速钢板的腐蚀。

b 合金化镀锌锈蚀原因分析
镀锌产品防锈（包括合金化镀锌产品）原理是牺牲阳极保护法，即牺牲镀层来保护钢基的完好，是延长钢基使用寿命的方法。如果镀锌产品在加工前防护不好也是容易产生锈蚀的，特别是在环境湿度大温差大时最容易产生结露锈蚀。

4、合金化镀锌产品镀后防锈处理

镀锌产品防锈（包括锌-铁合金化产品）原理是牺牲阳极保护法，即牺牲镀层来保护钢基的完好，是延长钢基使用寿命的方法，并不是指该产品完全不生锈。所以即使是锌-铁合金化产品在生产完毕后也有必要进行表面防护处理，目前镀锌产品最典型的镀后防锈处理为钝化或涂油。

钝化：钝化过程是金属和介质发生化学反应，生成了一层极薄的保护膜，这层保护膜通常是氧化剂和金属的化合物组成，它能抑制阳极反应，从而可保护锌层。

涂油：表面涂油是目前钢铁产品采取的最简捷、最有效的防锈方式，并且在后续运输或者冲压过程中，起着不可替代的作用。

5、合金化镀锌加工后的防护

使钢板与空气隔离，避免产生氧化反应；

a. 钢板剖面喷涂防锈油，形成保护油膜,与空气隔离。

b. 用防锈纸将加工好的钢板进行整体密封包装，使其与空气不能对流。

B. 应选择干燥、通风的库区进行仓储；

C. 合理控制加工库存，应尽早使用。

无

灰电解是什么钢铁材料？
